Snijkoppen

Hoogste precisie en variabiliteit.

Waterstraalsnijkoppen van STM

Onze systemen kunnen worden uitgerust voor de meest uiteenlopende snijwerkzaamheden. Van klassiek 2D snijden tot koppen met snijhoekfoutcompensatie of complexe meerkoppige systemen tot de 3D snijkop met 5-assige kinematica met een zwenkbereik tot 68°.

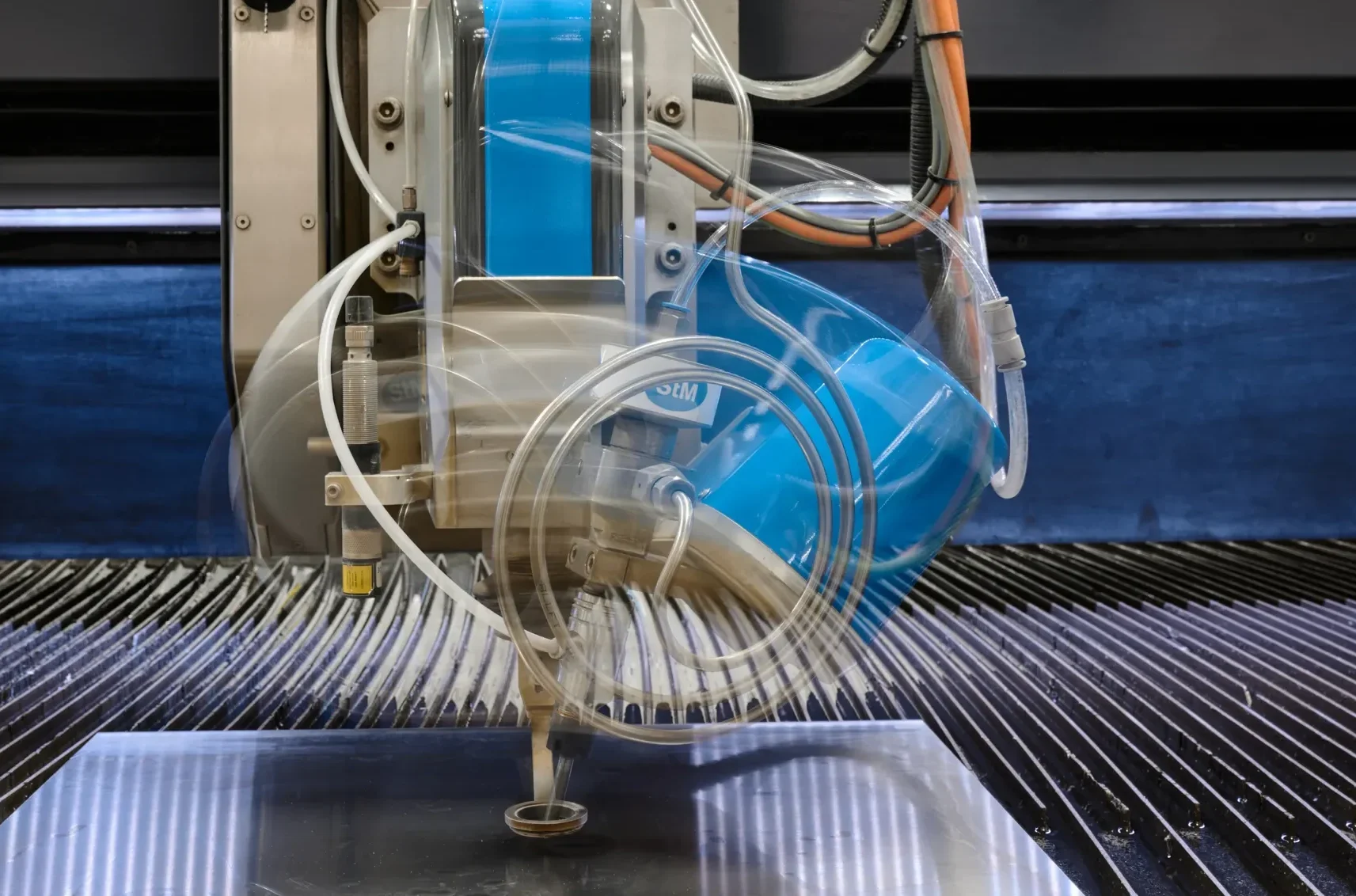

STM 3D 5-assige snijkop

De STM 3D 5x Z-as is volledig CNC gestuurd. 3D coördinaten kunnen door de CNC worden gecontroleerd met X, Y, Z, A en C assen (gelijktijdig) geïnterpoleerd. De snijkop draait door de robot kinematica en een snijhoekverandering is mogelijk zonder X/Y beweging. Uitgerust met een continue hoogtesensor van de werkstukken biedt de snijkop een permanente bescherming van de focusbuis en dus van de hele snijkop tegen verticale en horizontale botsingen. De hoogtesensor kan gemakkelijk worden verwijderd voor absolute bewegingsvrijheid, zowel voor zuiver water als voor abrasief waterstraalsnijden.

  • Werkbereik A-as tot 68
  • Werkbereik C-as +/- 720
  • 5-assig snijden, snijhoekcompensatie en laskant snijden
  • De snijkop draait door het middelpunt van het gereedschap door middel van de robot kinematica. Snijhoekveranderingen zijn mogelijk zonder X/Y beweging
  • Kan worden uitgebreid met continue hoogtesensor – beschermt de focusbuis en de hele snijkop tegen botsingen
  • Geen verhoogde structuur van de snijbrug nodig.
  • Laag gewicht, aandrijving heeft daarom minder vermogen nodig
  • De hoogtesensor kan gemakkelijk worden verwijderd, wat absolute bewegingsvrijheid geeft bij het snijden

U bekijkt momenteel inhoud van een plaatshouder van YouTube. Klik op de knop hieronder om de volledige inhoud te bekijken. Houd er rekening mee dat u op deze manier gegevens deelt met providers van derden.

Meer informatie

Technische details – STM 3D 5-assige snijkop

  • Werkbereik A-as tot +/- 68 graden
  • Werkbereik C-as +/- 720 graden
  • Assen snijden, snijhoekcompensatie en afschuining
  • De maaibrug hoeft niet te worden opgetild – dit houdt het gewicht laag en het aandrijfsysteem heeft minder vermogen nodig
  • Hoogte scannen instelbaar in verschillende intervallen tussen 5 en 999 seconden:
    • Enkelvoudig scannen aan het begin van het snijden
    • Scan elke contour 1 x
    • Continu scannen van de snijcontour
  • Ingekapselde mechaniek en motoren voor hoge slijtagebescherming en lange levensduur.
  • Er is geen perslucht nodig om de STM 3D 5-assige snijkop in te kapselen.
  • Kan ook optimaal worden gebruikt voor 2D sneden, dankzij standaard waterstraalklep en standaard abrasieve snijkop

STM TAC 12° (TaperAngleControl)

Bij 2D-snijden met waterstraalsystemen treedt regelmatig een hoekfout op. De snijspleet bedraagt ongeveer 1 mm bij de invoer en ongeveer 0,2 tot 0,7 mm bij de uitvoer, afhankelijk van de snelheid. Deze fout wordt door de nieuwe STM TAC-snijkop automatisch gecompenseerd tot +/- 0,05 mm. Perfecte 90° sneden, 100% ronde gaten en geneste onderdelen kunnen gemakkelijk en snel worden gesneden. De STM TAC 12° maakt geen rotatie, maar voert een zwenkbeweging uit. Een belangrijk voordeel van deze kinematica is dat de verdubbeling van onnauwkeurigheden ten gevolge van een rotatie is uitgesloten.

  • Hoogste precisie en snijsnelheid
  • Werkbereik A-as tot 12
  • De STM-hoekfoutcompensatiesnijkop compenseert automatisch de hoekfout tot +/- 0,05 mm.
  • Geïntegreerde hoogtesensor en bescherming tegen botsingen
  • Ingekapselde mechaniek en motoren – hoge slijtagebescherming en lange levensduur. Geen perslucht nodig voor inkapseling

U bekijkt momenteel inhoud van een plaatshouder van YouTube. Klik op de knop hieronder om de volledige inhoud te bekijken. Houd er rekening mee dat u op deze manier gegevens deelt met providers van derden.

Meer informatie

Technische details – STM TAC 12° snijkop

  • Werkbereik A-as +/- 12 graden
  • Werkbereik B-as +/- 12 graden
  • Individueel instelbare elektrische tussenslag
  • Ingekapselde mechaniek en motoren, dus hoge slijtagebescherming en lange levensduur. Voor de inkapseling is geen perslucht nodig.
  • Geïntegreerde bescherming tegen botsingen
  • De geïntegreerde hoogtescan kan worden ingesteld met verschillende intervallen tussen 5 en 999 seconden:
    • Enkelvoudig scannen aan het begin van het snijden
    • Scan elke contour 1 x
    • Continu scannen van de snijcontour

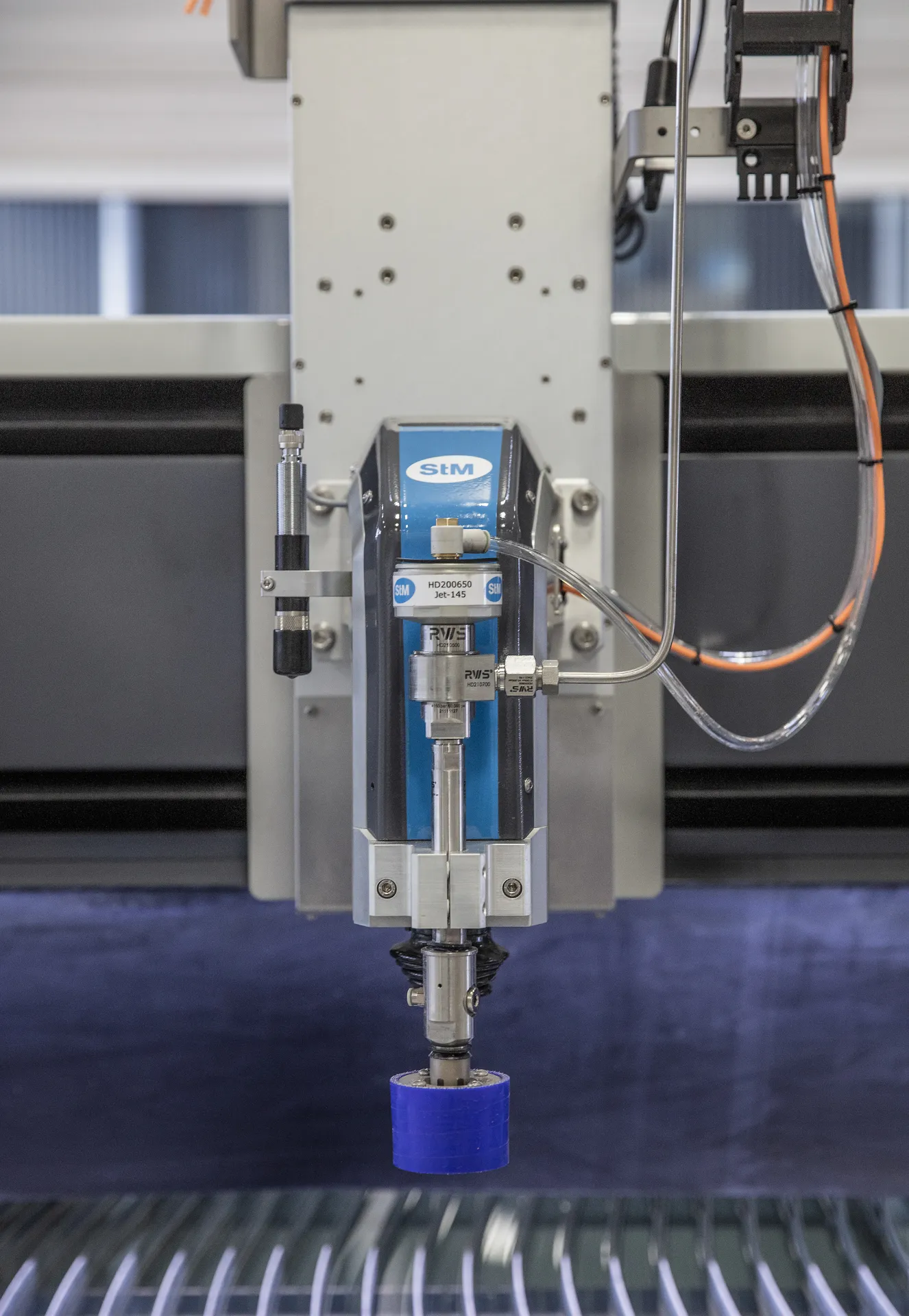

STM 2D snijkop

Voor eenvoudige toepassingen is de 2D-kop het meest geschikt. Vooral op het gebied van zuivere watertoepassingen, aangezien het mogelijk is meerdere kleppen parallel op de snijkop te monteren.

  • Hoge precisie en snijsnelheid
  • Handmatige roterende houder voor schuine sneden
  • Continu scannen van de snijcontour

U bekijkt momenteel inhoud van een plaatshouder van YouTube. Klik op de knop hieronder om de volledige inhoud te bekijken. Houd er rekening mee dat u op deze manier gegevens deelt met providers van derden.

Meer informatie

Technische details – STM 2D snijkop

  • Hoogte scannen instelbaar in verschillende intervallen tussen 5 en 999 seconden:
    • Enkelvoudig scannen aan het begin van het snijden
    • Scan elke contour 1 x
    • Continu scannen van de snijcontour
