Accessoires

voor waterstraalsnijsystemen van STM

Accessoires voor STM waterstraalsnijsystemen

Maximale variabiliteit en aanpassingsvermogen

Onze systemen zijn precies afgestemd op uw toepassingsgebied. Een breed scala aan accessoires en uitbreidingsmogelijkheden zorgt ervoor dat het waterstraalsnijsysteem precies aan uw behoeften en eisen voldoet.

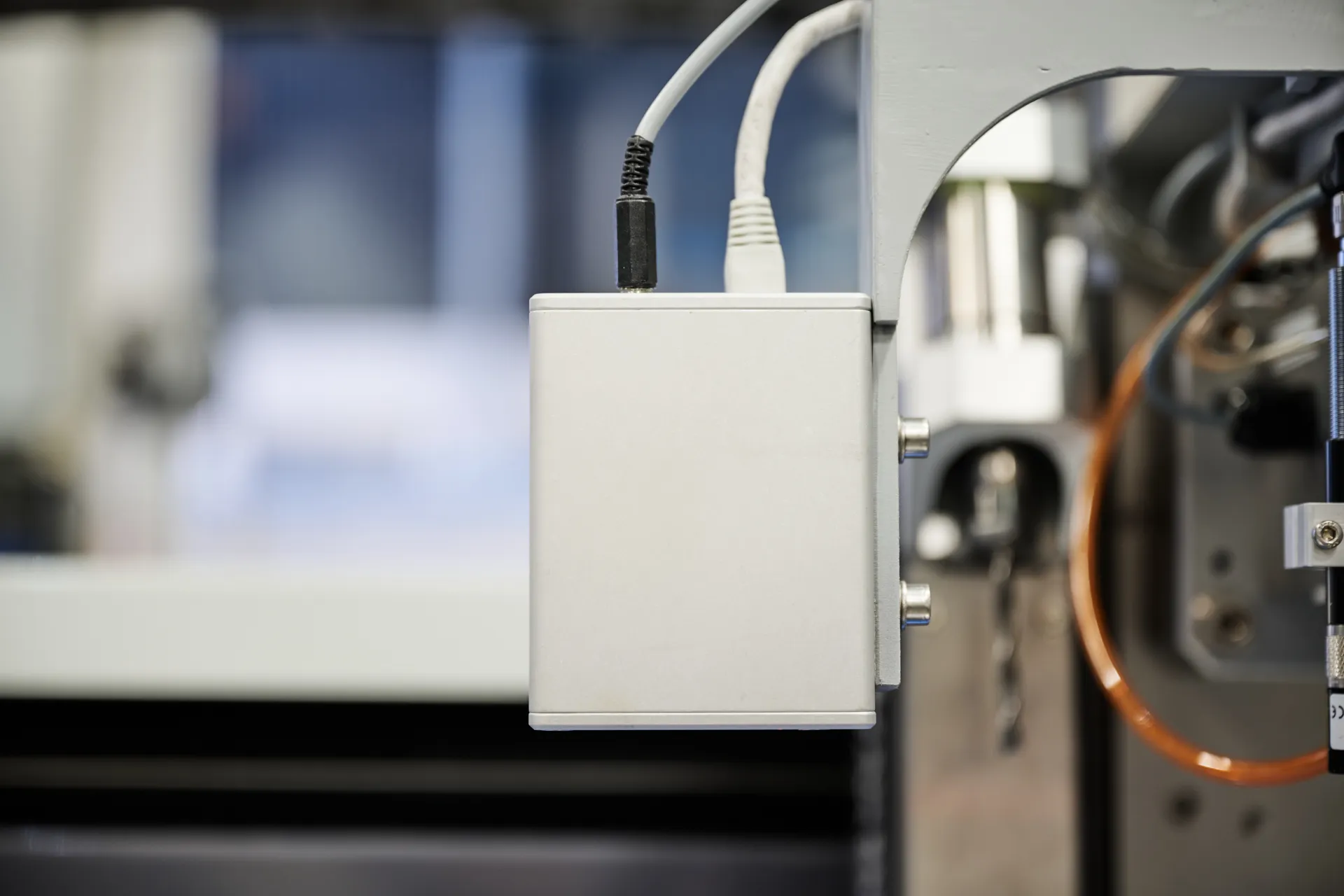

SmartScan

Met een industriële camera met hoge resolutie worden werkstukken en ruwe platen optisch rechtstreeks in de STM SmartCut-software ingelezen. De gegevens kunnen worden vastgelegd als een plaat en de onderdelen kunnen daarop naar wens worden geplaatst.

Toepassingen voor het STM SmartScan-systeem:

  • Bij het snijden van moeilijk te meten onderdelen (bv. zware smeedstukken) waarin een uitsparing moet worden gesneden.
  • Bij het herkennen van de werkstukranden
  • Bij het snijden van niet voorgemeten buisplaten
  • bij het gebruik van restplaten

De camera kan worden gemonteerd aan het plafond boven het snijsysteem of op een boom op de Z-as boven de snijkop.

Stm Smart Scan
Stm Smart Scan Software

SmartPrinter

De STM SmartPrinter print het snijmateriaal volgens de eisen van de klant.

De printer wordt geprogrammeerd via de snijsoftware en gemonteerd op de Z-as met een draaibare kop. De eenkleurige inkt is waterdicht, maar kan worden verwijderd met standaard schoonmaakmiddelen.

U bekijkt momenteel inhoud van een plaatshouder van Youtube. Klik op de knop hieronder om de volledige inhoud te bekijken. Houd er rekening mee dat u op deze manier gegevens deelt met providers van derden.

Meer informatie

TubeCut

Met TubeCut kunnen buizen worden gesneden met de C-as of liggend op de snijtafel met 2D- en 3D-systemen. De resultaten kunnen worden gevisualiseerd vóór het snijden.

U bekijkt momenteel inhoud van een plaatshouder van Youtube. Klik op de knop hieronder om de volledige inhoud te bekijken. Houd er rekening mee dat u op deze manier gegevens deelt met providers van derden.

Meer informatie

Boorspindel

Met behulp van een pneumatische of elektrische Powerdrill voorboorunit kan snel, nauwkeurig en zonder aantasting van de kwaliteit van het oppervlak een startpunt voor de waterstraalsnede worden gecreëerd in materialen als koolstofvezel, glasvezelversterkte kunststoffen, rubber met weefselinzet en Alucobond® materiaal.

De Powerdrill module is gemonteerd als een compacte eenheid naast de snijkop en is voorzien van een zwenkarm. De boorspil klapt via een gedempt mechanisme uit de behuizing voor het boorproces. De voorbooreenheid is volledig geïntegreerd in de CNC-besturing van de machine.

Technische details:

  • Spantang voor diverse boren tot 6 mm
  • Snelheid 3.000 rpm
  • Individuele snelheid mogelijk op aanvraag
  • Materiaaldiktes tot 10 mm
  • Grotere materiaaldiktes mogelijk op aanvraag
Stm Bohrspindel

EdgeTracker

De waterdichte positioneerlaser maakt een perfecte positionering van het werkstuk mogelijk. Indien gewenst schakelt de laser automatisch in tijdens het verplaatsen van de positie en visualiseert het benaderde punt op het werkstukoppervlak.

Technische details:

  • Beschermingsklasse IP67, volledig waterdicht
  • Zeer zichtbaar groen laserlicht met een vermogen van 40mW
  • Gemakkelijk scherpstellen met de hand
  • Elektrisch geïsoleerde behuizing
Stm Laser

SmartCut Software

Intuïtieve bediening en maximale efficiëntie bij de werkvoorbereiding

Het is bekend dat goed functionerende, betrouwbare hardware even belangrijk is als intuïtieve, gebruiksvriendelijke software. Vooral in de meest elementaire productiesectoren van de industrie – bijvoorbeeld in de scheidingstechnologie – wordt het echter steeds belangrijker om de opleidingsinspanning in de dagelijkse productieprocessen zo laag mogelijk te houden.

Met de STM SmartCut snijsoftware heeft STM het daarom tot haar taak gemaakt om juist deze balans tussen gebruiksgemak en functionaliteit en flexibiliteit te creëren.
