Gebaut für außergewöhnliche Anforderungen
Große Bauteile, hohe Materialstärken und anspruchsvolle Werkstoffe stellen besondere Anforderungen an eine Wasserstrahlschneidanlage. Genau für diese Anwendungen wurde die STM ByJet entwickelt.
Die freistehende massive Rahmenkonstruktion und die modular aufgebauten Wannenelemente in Edelstahlbauweise für anspruchsvollste Aufgaben ermöglichen Maschinenkonfigurationen weit außerhalb klassischer Standardgrößen. Arbeitsbereich, Anzahl der Z-Achsen, Schneidköpfe, Pumpenleistung und Abrasivmanagement werden entsprechend der jeweiligen Produktionsaufgabe ausgelegt.
Inhaltsverzeichnis
Inhaltsverzeichnis

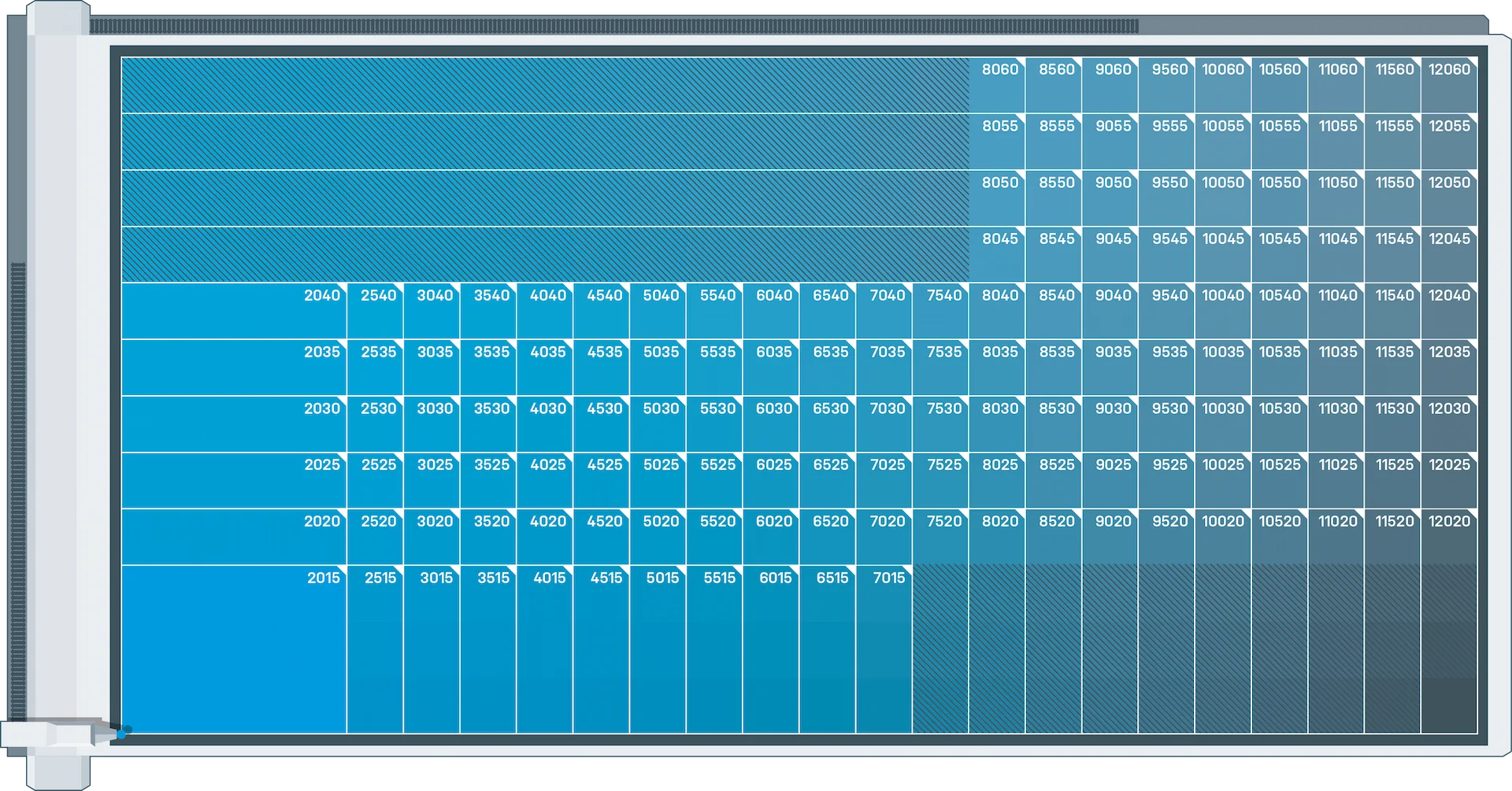

Arbeitsflächen
Genau auf Sie zugeSCHNITTen

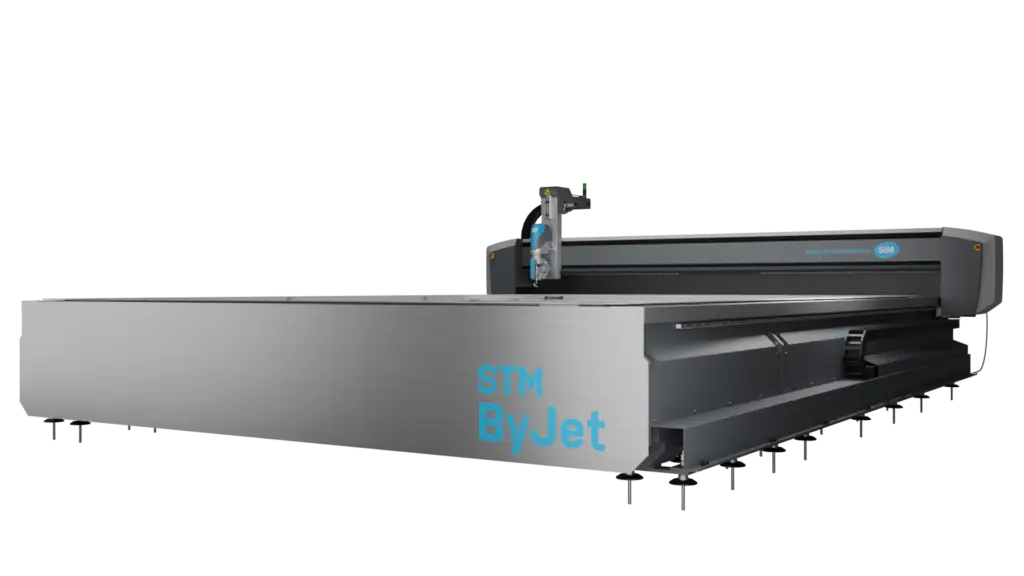

Das Modell ByJet ist die einzige STM Wasserstrahlschneidanlage die bis zu 30 m lang und 6 m breit gebaut werden kann.
Besonders bei Großformat-Anlagen zeigen sich die Vorteile. Die Konstruktion der reinen Edelstahlwanne und der massiven Rahmenkonstruktion überzeugt außerdem durch höchste Verschleißfestigkeit und Robustheit. Der Rahmen wird im Boden verankert, um größtmögliche Stabilität zu erreichen.
Durch den modularen Aufbau der Wannenelemente kann die ByJet an außergewöhnliche Bauteilabmessungen angepasst werden. Je nach Projekt sind Anlagen bis 30 Meter Länge und 6 Meter Breite realisierbar.

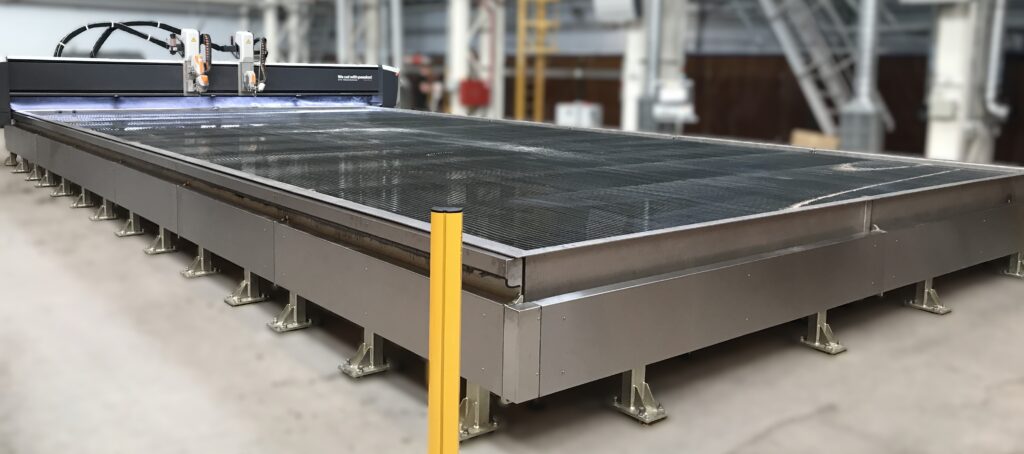

Edelstahlbauweise für anspruchsvollste Aufgaben
Die STM ByJet ist für Anwendungen entwickelt, bei denen Belastbarkeit, Prozessstabilität und eine lange Lebensdauer entscheidend sind.
Die robuste Edelstahlkonstruktion ist auf den industriellen Dauerbetrieb und die Bearbeitung großer, schwerer und anspruchsvoller Bauteile ausgelegt. Gerade bei großen Arbeitsbereichen, hohen Materialstärken und intensiver Nutzung schafft die massive Bauweise die Grundlage für einen dauerhaft stabilen Maschinenbetrieb.
Gebaut für die Ewigkeit
Wo Wasser, Abrasiv und hohe mechanische Belastungen dauerhaft zusammenkommen, spielt die Materialwahl der Maschine eine zentrale Rolle. Die Edelstahlbauweise reduziert die Korrosionsanfälligkeit der Maschinenstruktur und ist damit besonders für langfristig intensive Wasserstrahlanwendungen geeignet.
Die Konstruktion ist nicht auf minimale Materialeinsätze optimiert, sondern auf Stabilität, Robustheit und eine langfristige industrielle Nutzung.
Mehrere unabhängige Z-Achsen für flexible Produktionskonzepte
Besonders bei großen Arbeitsbereichen und unterschiedlichen Bearbeitungsaufgaben bietet der Einsatz mehrerer Z-Achsen erhebliche Vorteile. Schneidköpfe können entsprechend der jeweiligen Anwendung konfiguriert und unterschiedliche Produktionsstrategien realisiert werden.

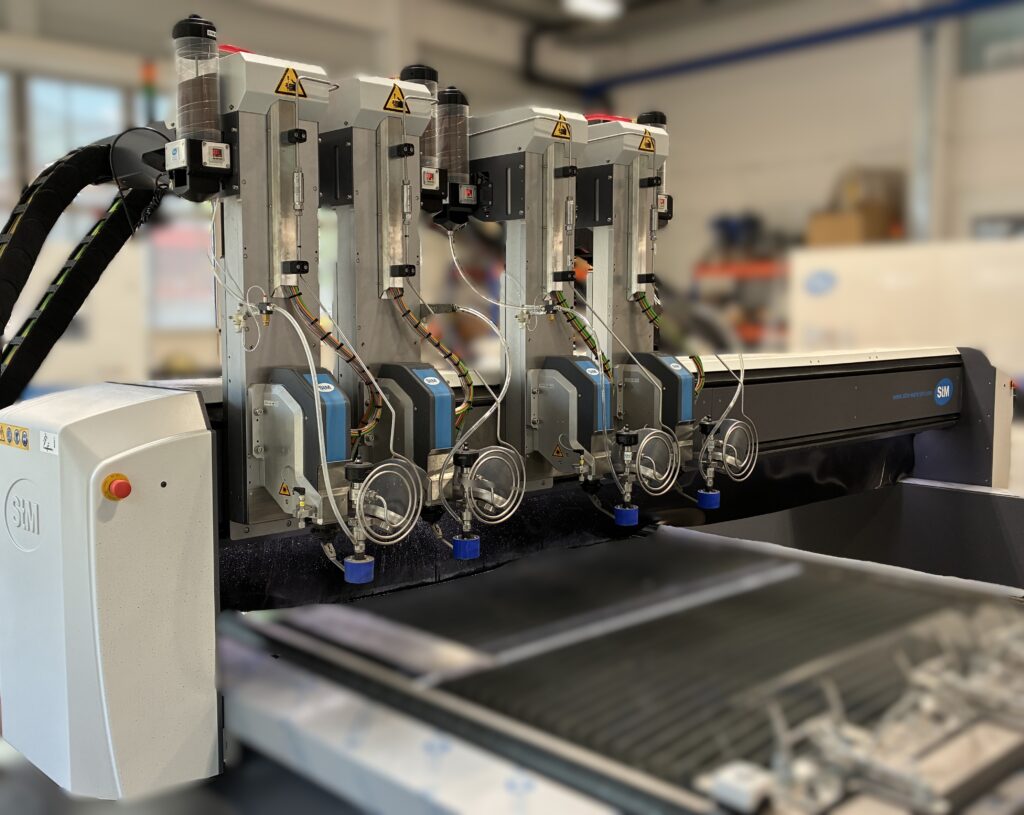

Mehrkopfbearbeitung
Mehrere Schneidköpfe für höhere Produktivität
Bei geeigneten Bauteilgeometrien können mehrere Schneidköpfe gleichzeitig eingesetzt werden. Dadurch lässt sich die Produktivität bei Serien, wiederkehrenden Konturen oder großen Bearbeitungsflächen deutlich erhöhen.
Für hohe Materialstärken und anspruchsvolle Werkstoffe
Ein typischer Einsatzbereich der ByJet ist die Bearbeitung großformatiger, hochfester und verschleißbeständiger Werkstoffe. Dazu zählen beispielsweise Hardox und vergleichbare Verschleißstähle.
Wasserstrahlschneiden erfolgt ohne thermischen Eintrag in die Schnittzone. Gerade bei hohen Materialstärken und anspruchsvollen Konturen kann dies einen wichtigen technologischen Vorteil darstellen.
Typische Anwendungen
Hardox
hochfeste Stähle
dicke Aluminiumplatten
Edelstahl
Titan
Verbundwerkstoffe
großformatige Platten
Details
Detaillierte Informationen zur STM ByJet
- Premium Führung X- & Y-Achse von Bosch RexrothTM mit Hochpräzisions-Kugelwagen und Edelstahlkugeln
- Schwerlastauflagen für Werkstücke bis zu 3.000 kg/m²
- STM SmartCut Wasserstrahl-Schneidsoftware
- Robuster CNC-gefräster Maschinenrahmen
- Bürstenlose Servomotoren
- CNC-Steuerung NUM
- Z-Achsenlichte: 300 / 600
- Schwenkachsen: 360 Grad/sek
- Verfahrensgeschwindigkeit: 40 m/min
- Positioniergenauigkeit: ± 0,02 mm (pro Meter bei 20°)
- Wiederholgenauigkeit: ± 0,01 mm (pro Meter bei 20°)
- Modulare Bauweise bis zu 30 m Länge und 6 m Breite
- Höchsten Genauigkeitsanforderungen
- 2D / Winkelfehlerausgleich / 3D
- Mehrere Schneidköpfe
- Mehrere Z-Achsen
- Erweiterbar
- Beckenkühlung für thermisch stabile Prozesse
- Entwickelt für Dauerbetrieb statt Standardbelastung
- STM BasicClean oder STM OneClean Ausspülsysteme
- Bohrspindel pneumatisch oder elektrisch
- Abrasivvorratsbehälter für 450 kg
- Abrasivvorratsbehälter für 1.650 kg
- Abrasivvorratsbehälter für 2.500 kg
- Mehrere Z-Achsen
Materialvielfalt
Wasserstrahlschneiden bietet unbegrenzte Möglichkeiten
Mit der Wasserstrahl-Technologie kann nahezu jedes Material, ob Metall, Stein, Glas, Kunststoff uvm. bearbeitet werden. Es ist ein Kaltschneideverfahren mit hoher Präzision und Qualität.
Wir erklären Ihnen wie es funktioniert, welche Arten & Techniken es gibt und in welchen Branchen es zur Anwendung kommt.
