Wasserstrahl-Schneidanlage MasterCut
Effizient und präzise

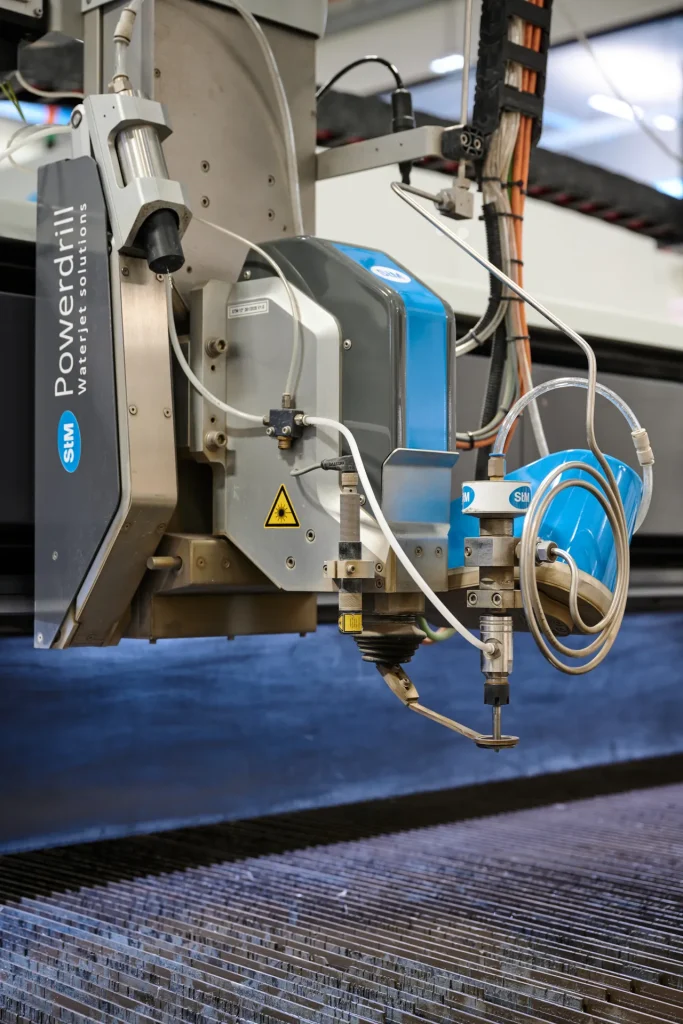

STM MasterCut Wasserstrahl-Schneidsysteme sind die perfekten Allrounder für gehobene Schneidaufgaben. STM MasterCut Wasserstrahl-Schneidanlagen bieten die Möglichkeit anspruchsvolle 2D-Schnitte zu erstellen – optional mit dem STM TAC 12° Schneidkopf für den automatischen Winkelfehlerausgleich.
Die langlebige und hochwertige Ausführung in Edelstahl und Aluminium stehen bei STM Wasserstrahl-Schneidanlagen im Vordergrund. Charakteristisch sind die verdeckten Linearführungen ohne Faltenbälge und einem, an den Achsen mitgeführtes, Hochdruckrohr.
Der volldigitale Antrieb besteht aus einem bürstenlosen AC-Servomotor mit mehrachsiger NUM CNC-Steuerung. Die dazugehörige Software läuft auf einem Windows-Standard-PC. Das integrierte Lanzenspülsystem ermöglicht die effiziente Ausspülung des Abrasivsands aus der Schneidwanne.

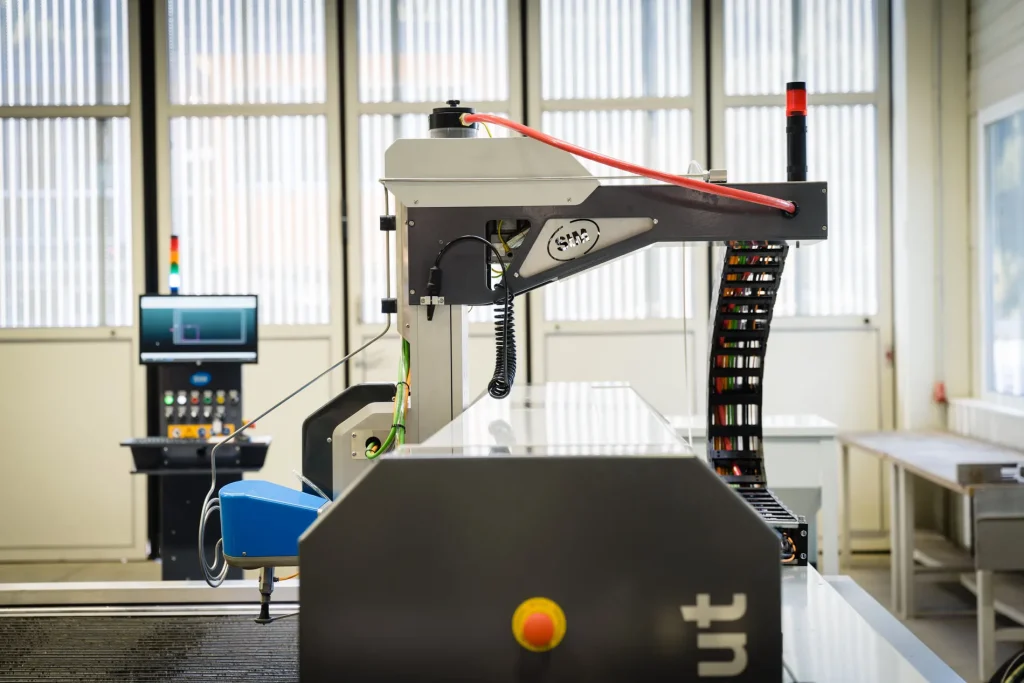

Die STM Wasserstrahl-Schneidanlage MasterCut auf einen Blick
- Leichtbau-Konstruktion aus Aluminium und Edelstahl
- Platzsparende Bauweise mit einer Gesamthöhe unter 2,1 m (inkl. HD-Verrohrung und Signalleuchte)
- Robuster Zahnstangenantrieb
- Markieren von Werkstücken standardmäßig möglich
- Arbeitsbereich von 3 Seiten zugänglich
- Ober- und Unterwasser-Schneiden ist möglich
- Schwerlastauflagen für Werkstücke bis 1.000 kg/m²
Arbeitsflächen – MasterCut
Genau auf Sie zugeSCHNITTen
Das Modell MasterCut ist standardmäßig mit folgenden Arbeitsflächen verfügbar:
Hochformat: min. 1 m x 1 m / max. 6,5 m x 2,5 m
Querformat: min. 1 m x 1 m / max. 2 m x 3 m
Der einzigartige STM-Modulbaukasten für Wasserstrahl-Schneidsysteme steht jedoch für maximale Flexibilität und ermöglicht jedem Kunden eine maßgeschneiderte Lösung in der gewünschten Maschinengröße.
Weitere, über diese hier angeführten Größen hinaus, sind auf Anfrage möglich!
- Geschweißtes, rostfreies Maschinengestell aus Aluminium und Edelstahl
- Verdeckte und gekapselte Linearführungen
- Industriegitter-Werkstückauflagen bis 600kg/m2
- CNC Z-Achse
- CNC-Steuerung und PC-Interface
- Ergonomisches Steuerpult
- Bürstenlose Servomotoren
- STM SmartCut-Wasserstrahl-Schneidsoftware
- Hochdruckpumpe nach dem Druckübersetzerprinzip zwischen 11/75 kW bzw. 4.000/6.000 bar
- Vorratsbehälter für 450 kg Abrasivmittel
- Verfahrensgeschwindigkeit: 15 m/min
- Positioniergenauigkeit: ± 0,10 mm (pro Meter bei 20°C)
- Wiederholgenauigkeit: ± 0,08 mm (pro Meter bei 20°C)
- Z-Achsenlichte: 200 mm
- Standard-Anwender, 0,5-1 Schichtbetrieb
- Mehrere Schneidköpfe
- 2D-Anwendung
- TAC 12° Winkelfehlerausgleichkopf
- Zusätzliche Schneidköpfe auf Ausleger
- Bohrspindel pneumatisch
- Wasserniveauregulierung
- Druckbeutelfilter
- STM Edge Tracker Positionslaser
- Manueller Drehhalter für Schneidventil bei Fasenschnitten bis 48°
- Vorratsbehälter 1.650 kg
- STM BasicClean oder OneClean Ausspülsysteme
